一．概述
   经过对市场的多年调研，并且参考了国内外同类产品，公司开发生产了CMK系列智能化脉冲喷吹控制器，设计有不同的机壳外形和输出门数，以满足各种不同市场的需求，适用于一切脉冲袋式除尘器的配套，与脉冲电磁阀配套使用，可组成袋式除尘器的电器控制设备，无需专人操作，能广泛用于数字程控及无触点开关。
   脉冲电磁阀用与除尘器喷吹管于储气筒的安装连接，是袋式除尘器喷吹清袋的主要装置，是向滤袋内喷吹压缩空气的开关，受脉冲控制器的输出信号控制，对滤袋轮流喷吹清灰，使除尘器的阻力保持在限定的范围之内，以确保除尘器的处理能力和收尘效率。
   CMK系列智能化脉冲喷吹控制器是一种高性能、高性能的智能型控制器，可广泛用于钢铁、冶炼、水泥、碳素、矿山、机械、制药、粮食加工、干燥设备、喷涂、各种回收等工业部门中，对处理空气污染、治理“三废”和改善环境卫生、保障人民身体健康有很大的作用。
㈠主要特点
  1．采用美国公司生产的当今新的单片机进行电路设计，充分发挥单片机的智能化优势和功能强大的软硬件资源，减少了外围器件，提高了可靠性。
  2．采用新的抗干扰电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，确保系统工作更稳定、更可靠。控制单元和输出单元之间采用光电隔离，输出选用大功率输出管或双向可控硅，使得各方功能和性能均优于传统的同类产品，并具有很高的性能价格比。
  3．具有步进和复吹功能，具有定时／定差压两种清灰控制方式，喷吹参数可由用户根据实际使用情况灵活修改。
  4．人性化设计的操作方法，易学易用，且不同外形的控制器操作都相同。
  5．提供多种结构形式、多种输山形式、任意输山点数的控制器，使不同的用户都能获得满意的选择。
  6．具有设计新颖，功能齐全，控制灵活，工作可靠，抗干扰性能强。
  7．操作直观方便，全部使用轻触按键，无需任何调节电位器之类的操作， 维护方便。

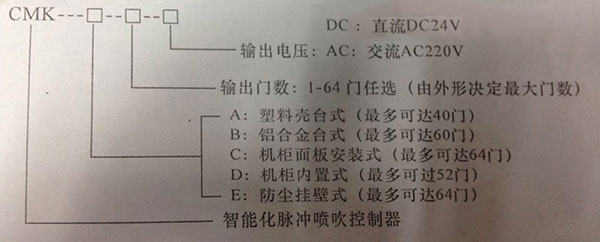

(二)型号含义

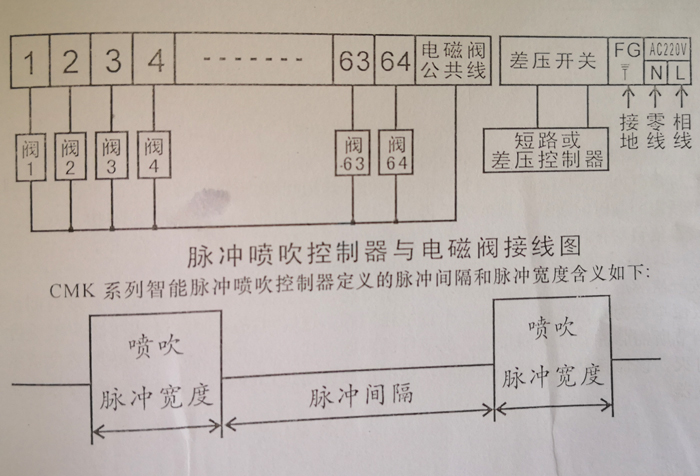

㈢外形及安装尺寸   A：塑料壳台式 1—40门 210x80x240(宽x高x深，单位为mm，以下相同)   B：铝合金台式 2—16门 254x99x218          1 8—40门 319x109x228   c：机柑面板式 l—20门 外形尺寸：160x80x120 开孔尺寸：151x75．5          21—52门 外形尺寸：240x120x115 开孔尺寸：225x112   D：机柜内罟式 1—20门 外形尺寸：155x110x110(采用导轨方式)               安装尺寸：114x100(采用螺丝对接)          21-52门 外形尺寸：300x110x110(采用导轨方式)               安装尺寸：290x100(采用螺丝对接)   E：防尘挂肇式 1—20门 外形尺寸：240x150x75(包括防水接头)               安装尺寸：202x149          21一56门 外形尺寸：264x210x95(包括防水接头)               安装尺寸：195x206 二．技术指标和功能   1．输入电压：AC220V 50HZ   2．输出电压：DC24V AC220V   3．输出电流：1A   4．输山同路：1—64门   5．脉冲间隔可调：1—99秒(特殊情况可根据用户另行设计)   6．脉冲宽度可调：0.1—9.9秒(正常调试为：0.2一0.5秒，特殊情况可根据用户另行设计)   7．环境温度：一10℃一十55℃   8．两位数字最示和5只指不灯：用于显示控制器工作状态。   9．步进和复吹功能：作为人人工检查脉冲电磁阀用。   10．定时／差压两种清狄摔制方式仟选。   11．差压控制输入：为一对无源触点。 三．安装接线   CMK系列脉冲喷吹控制器采用接线端子的连线方式，标示“L N”接交流AC220V电源，相线L和零线N不能搞错，“FG”为接地线，接地线一定要接好。（脉冲电磁阀任何一根引出线接在控制器上每一门相应的接线端子上，另一根引出线接在控制器上标示“公共线”接线端子上）。（CMK-E型脉冲控制器接线要找开前盖，电磁阀引线穿过防水接头孔按上述接线）。如采用差压控制方式，将差压控制器的三根输出信号线(开关信号)接至脉冲喷吹控制器的压差开关二个接线端子上。当除尘器的进出口差压达到设定值时(差压接点导通)，喷吹控制器按顺序进行喷吹清灰，直到差压低于设定值(差压接点断开)，才停止喷吹，然后等待下次差压信号到来再启动脉冲喷吹控制器进行喷吹。   如脉冲喷吹控制器使用在静电喷涂设备时，喷涂工作室一定要接地线!!否则的话，喷涂工作室会带有静电，对操作工人存存安全隐患，还有可能会影响控制器的正常工作。 四．调试   打开电源开关， “24VDC”指示灯亮，显示窗按顺序l、2、3…周期性跳变。   1、脉冲间隔调节： (是一个脉冲电磁闷与另一个脉冲电磁阀喷吹相隔时间)按一次《脉冲间隔》键，脉冲间隔指示灯亮，显示窗显示数值是脉冲间隔时间，数值币付为“秒”，而且二个数字在闪烁，这时可按《加》键或《减》键进行调节所需间隔时间数值，调节好后再按一次《脉冲间隔》键，脉冲间隔指示灯灭，该数值自夸动存入脉冲控制器，如不按此键超过15秒后，也会自动存入脉冲控制器。   2、脉冲宽度调节： (是每个脉冲电磁阀喷气时间)按一次《脉冲宽度》键，脉冲宽度指示灯亮，显示窗显示数值是脉冲宽度时间，数值单位为几点几秒，而且二个数字在闪烁，这时可按《加》键或《减》键进行调节所需脉冲宽度时间数值，调节妤后再按一次《脉冲宽度》键，脉冲宽度指示灯灭，该值自动存入脉冲控制器，如不按此键超过15秒后，也会自动存入脉冲控制器。        3、复吹:如某组滤袋要多次喷吹清袋，按-次《复吹》键，复吹指示灯亮，此时就进入复吹状态，这时按《手进》键到某个脉冲电磁阀数子上，脉冲电磁阀就连续喷吹清袋，如要退出复吹状态，再按一次《复吹》键，复吹指示灯灭，脉冲控制器就按程序周期性正常工作。        4、手进:每按一次键，进程自动前进一步。 五．控制器的维护及故障维修   控制器采用高可靠的微机系统及集成电路，因此维护工作量极少。日常维护：应避免阳光直射，注意防尘、防潮，尽量避免干扰源及强电磁场环境。电线应保持清洁，注意干燥、确保绝缘，防止电缆线破损、断裂。   如发现控制器有故障，可切断电源3-5分钟，再接通电源让控制器重新工作。   如仍有故障，可按照下而的步骤进仃处理和维修。 步骤 故障现象 处理方法 1 控制器面板无任何显示，指示灯也不亮 更换AC220V保险丝管。更换后仍无显示，则可能变压器坏，寄回厂家修复 2 24V指示灯不亮 更换24V保险丝管。更换后仍不亮，则可能变压器坏，寄回厂家修复 3 某一路电磁阀不工作 和正常的一路接线互换，判定是电磁阀还是控制器输出故障。是电磁阀坏则更换电磁阀；是控制器输出损坏，则寄回厂家修理 4 喷吹正常，面板上两位数字显示乱码 外界干扰所致，外围设备是否接地，接地线是否松动，控制器接地线是否接好。将控制器尽量放置远离干扰源的地方。 5 24V正常，面板上无显示，也不喷吹 可能控制器没有+5V电源或单片机集成电路损坏，需寄回厂家修理 6 喷吹参数无法修改 控制器内集成电路损坏，需寄回厂家修理 7 控制器经常复位，然后从00开始喷吹 外界干扰所致，检查外围设备和控制器的接地线，将控制器尽量放置远离干扰源的地方。
